4S 40A Standart Versiyon 18650 BMS Lityum Pil Şarj Koruma Devresi
51,90 TL
6,61 TL den başlayan taksitlerle!
Kategori
Stok Kodu
4S 40A Standart Versiyon 18650 BMS
Garanti Süresi
6 Ay
Fiyat
43,25 TL + KDV
4S 40A STANDART VERSİYON BMS DEVRESİ
Özellikler:
Uygulama Kapsamı: Nominal voltaj 3.6V, 3.7V lityum pil (18650, 26650, polimer lityum pil dahil)

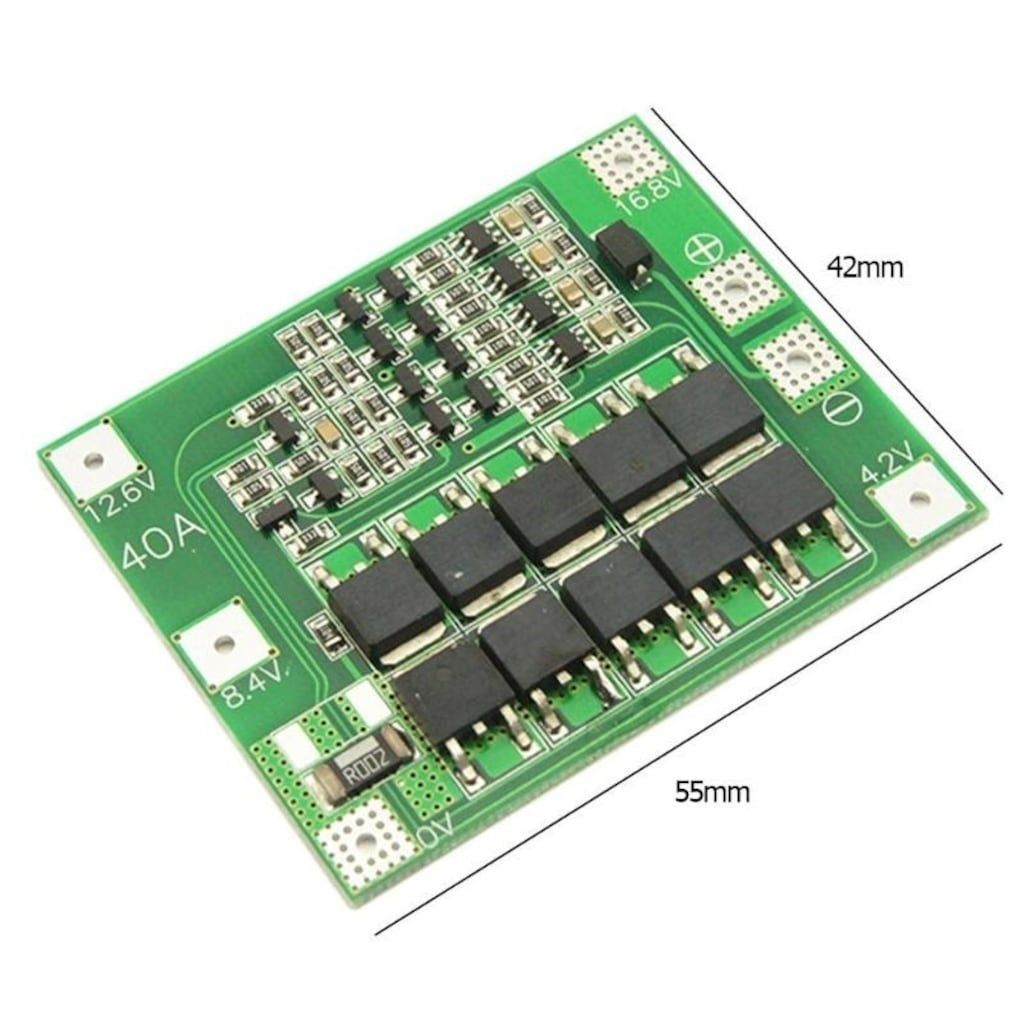

Ürün Boyutu: 45*55*3.4mm/1.77*2.17*0.13 "(standart versiyon)
Şarj Gerilimi: 16.8 V-18.8 V
Sürekli Deşarj Akımı (üst limit): 40A (soğutma ortamı iyi değilse, lütfen yük akımını azaltın)
Sürekli Şarj Akımı (üst limit): 20A
1. Matkabın verimli çalışması için 4 adet lityum pilin seri bağlanması gerekir.
2. Bağlama 0 V, 4.2 V, 12.6 V, 16.8 V şeklinde gider, tel kaynak yaparken herhangi bir bileşene dokunmayın.
Ürün Boyutu: 45*55*3.4mm/1.77*2.17*0.13 "(standart versiyon)
Şarj Gerilimi: 16.8 V-18.8 V
Sürekli Deşarj Akımı (üst limit): 40A (soğutma ortamı iyi değilse, lütfen yük akımını azaltın)
Sürekli Şarj Akımı (üst limit): 20A
- Aşırı Şarj Koruması : Var
- Aşırı Deşarj Koruması : Var
- Kısa Devre Koruması : Var
- Aşırı Akım Akma Koruması: Var
Not:
2. Bağlama 0 V, 4.2 V, 12.6 V, 16.8 V şeklinde gider, tel kaynak yaparken herhangi bir bileşene dokunmayın.
Standart Versiyon: Sürüş akımı 60A'den daha düşüktür ve 100W'dan düşük matkaplarda standart versiyonu kullanabilirsiniz.
Balans Versiyon : 80A altında sürüş akımı için, 135W'a kadar olan matkaplar için kullanabilirsiniz.
BMS DEVRELERİ İÇİN GENEL AÇIKLAMA
-Lityum iyon piller 3.7 volt altına düştüklerinde akım çekilmemelidir. Aksi takdirde hızla ömürleri kısalır ve tamamen biten bir lityum pil tekrar şarj edilemez. 4.2 volt üzerine çıktıklarında da şarj akımı kesilmelidir aksi takdirde patlayabilirler ve aynı şekilde ömürleri de çok kısalabilir. Bu yüzden 18650 gibi lityum piller ile kurulan tüm bataryalarda BMS kartı kullanılması mecburidir.
-S harfinden önce gelen sayı bataryada kaç adet hücrenin seri bağlanabileceğini gösterir. A harfinden önceki sayı ise BMS kartı üzerinden çekilebilecek anlık maksimum akım değerini Amper cinsinden verir. Özellikle şarjlı matkap gibi anlık olarak çok yüksek akım çekebilen cihazların bataryalarında en az 40A kart kullanılması tavsiye edilir.
-Kullanım alanınıza göre ihtiyacınız olan BMS kartına kendiniz karar vermelisiniz. Batarya oluştururken her zaman özdeş piller kullanılmalıdır. Piller özdeş olmadığı takdirde bataryanız en zayıf pilin gücünde olacaktır çünkü bir tane pil 3.7 voltun altına düştüğünde BMS kartı akımı kesecektir. Şarj olurken de bir tane pil dolduğunda akım kesileceği için birkaç doldur-boşalt sonrasında bataryanızdaki bir pil 3.7 volt altında bir pil ise 4.2 volt altına ulaşabilir. Bu durumda bataryanızı şarj da edemezsiniz, ondan akım da alamazsınız.
-Balanslı BMS kartları ise pillerden bir tanesi 4.2 volta ulaşsa bile bataryaya akım vermeye devam eder ve 4.2 volt üzerindeki pillerden ise kendi üzerindeki dirençlere akım çeker. Böylece özdeş olmayan pillerden oluşan bataryanızı da kullanabilirsiniz ancak yine de bataryanız en zayıf pil gücünde kullanılabilecektir.
-Ayrıca balanslı BMS devreleri şarj sırasında çok fazla ısınabilir. Diğer tüm BMS devreleri de aynı şekilde kullanım sırasında oldukça ısınabilir bu normaldir ancak uzun ömürlü olmaları için tasarımınız onların fazla ısınmasına engel olacak şekilde olmalıdır. İhtiyacınız olandan daha yüksek akım değerine sahip kartlar kullanarak daha az ısınmalarını sağlayabilirsiniz. Kartları sınır değerlerinde kullanmak daha fazla ısınmalarına sebep olabilir.
-BMS kartları ile batarya imal ederken dikkat edilmesi gereken diğer nokta da lityum pillerin anlık akım verme kapasiteleridir. Bunlar pillerin özellikleri arasında 20C, 10C gibi değerlerle gösterilir. Yüksek olması daha iyidir. 20C, bataryadan her an kapasitesinin 20 katı değerde akım çekilebileceği yani tüm enerjisinin 3 dakikada bitirilebileceği anlamına gelir. Kalitesiz pillerin C değeri çok düşük olduğu için özellikle matkap gibi cihazlarda kullanıldığında yüksek akımlara dayanmazlar. Dolu bile olsalar kullanım sırasında voltajları çok düşer ve eğer 3.7 voltun altına düşerlerse BMS devresi akımı keser. Bu durumlarda BMS devresini aradan çıkardığınızda matkap gibi cihazlarınızın çalıştığını görebilirsiniz ancak bu kullanım şekli uygun değildir. BMS devresi hem pillerinizi hem cihazınızı korur ve pillerin patlama riskini azaltır.
Paket İçeriği:
1 x 4S 40A Standart Versiyon Pil Şarj Koruma Devresi
