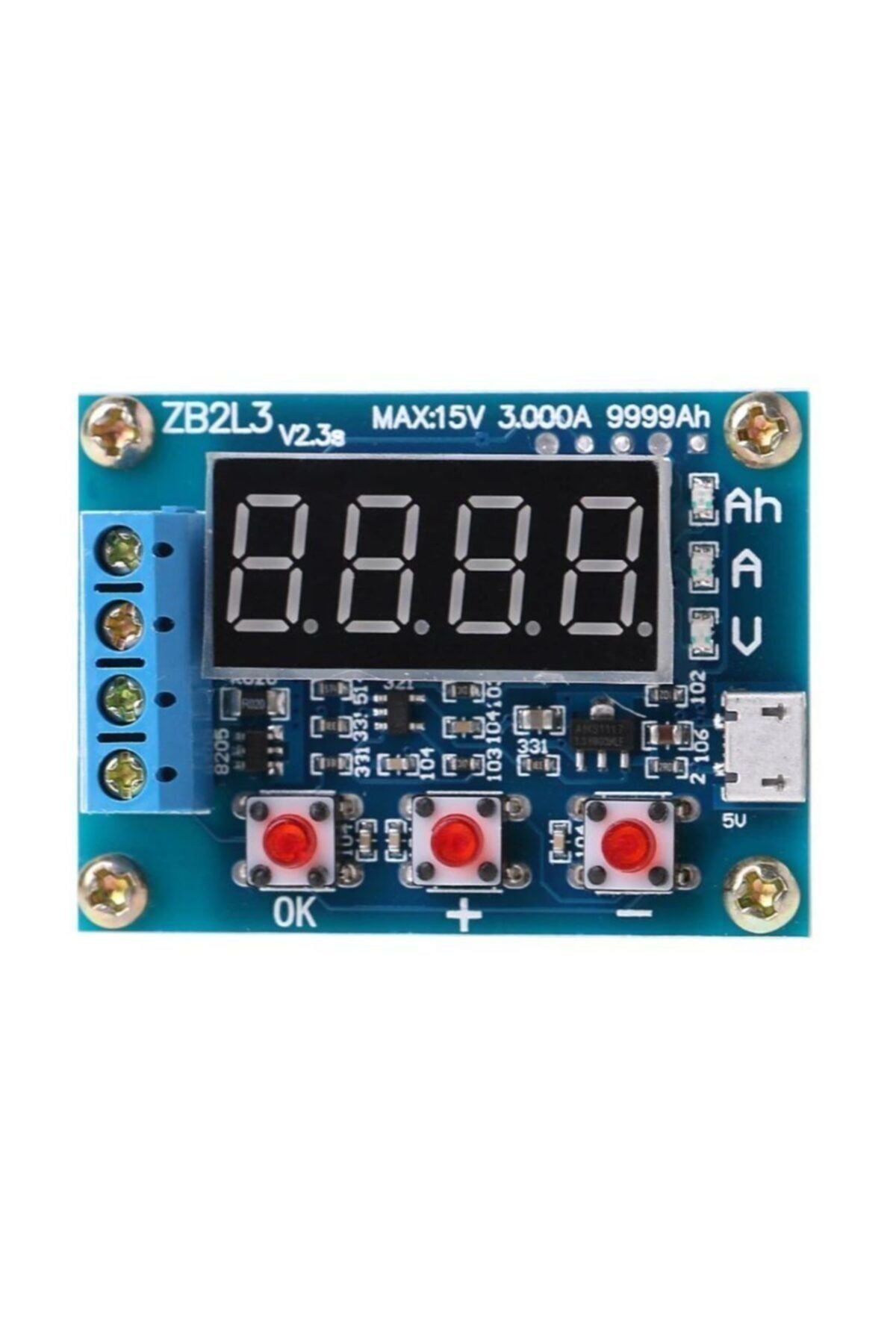

Pil , Batarya Kapasite Test Cihazı 1.2v 12v Zb2l3 18650 Lityum – Batarya

1.5 v - 15v 3A Pil Kapasitesi Ölçer

1.5V - 15V Pil Kapasite Ölçer ile  lityum piller ve kuru akülerin kapasitelerini ölçebilirsiniz. Uzun süre kullanılmayan pillerin ve akülerin kapasitesi azalır. Bu tarz bataryaların kullanılabilir kapasitesini öğrenmek için ideal bir çözümdür. Deşarj işleminde kullanılan iki adet direnç ile birlikte gelmektedir.

Teknik Özellikleri

Güç kaynağı voltajı: DC4.5-6V (mikro usb arayüzü)

Çalışma akımı: 70ma'dan az

Deşarj gerilimi: 1.00 V-15.00 V çözünürlük 0.01 V

Sonlandırma voltaj aralığı: 0.5-11.0 V

Desteklenen akımı: maksimum 3A

Çözünürlük 0.001A

Maksimum gerilim ölçüm hatası: 1% + 0.03 V

Maksimum akım ölçüm hatası: 2% +-0.010A

Ürün boyutu: 50mm X 36mm X 17mm

Kullanım Şekli

Ölçeceğiniz pil tamamen dolu olmalıdır.

Pil klemensteki pil girişine kutuplara dikkat edilerek bağlayın. Kutuplar ters bağlanırsa pil ve devre zarar görebilir.

Pile uygun direnci kullandığınızdan emin olun. Direnç olmadan çalıştırmayın.

Micro USB girişinden 5V vererek modülü çalıştırın.

Ekranın sağındaki ledler ekrandaki değerin ne olduğunu gösterir:

Ah: mAh değerinde azalan akım

A: Kapasite

V: Pilin anlık voltajı

Ok düğmesine bastığınızda deşarj işlemi başlar.

"+" ve "-" düğmelerine basarak deşarj işleminin kaç voltta sona ereceğini seçebilirsiniz.

Herhangi bir sorunda modül hata verecektir. Hata kodlarının anlamları şu şekildedir:

Err1: Pil voltajı 15V'tan yüksek.

Err2: Pil voltajı sonlandırma voltajından düşüktür veya pil bağlı değildir.

Err3: Pil yük boşalmasına karşı koyamaz, akım direnci çok büyük.

Err4: Akım 3A'den fazla.
