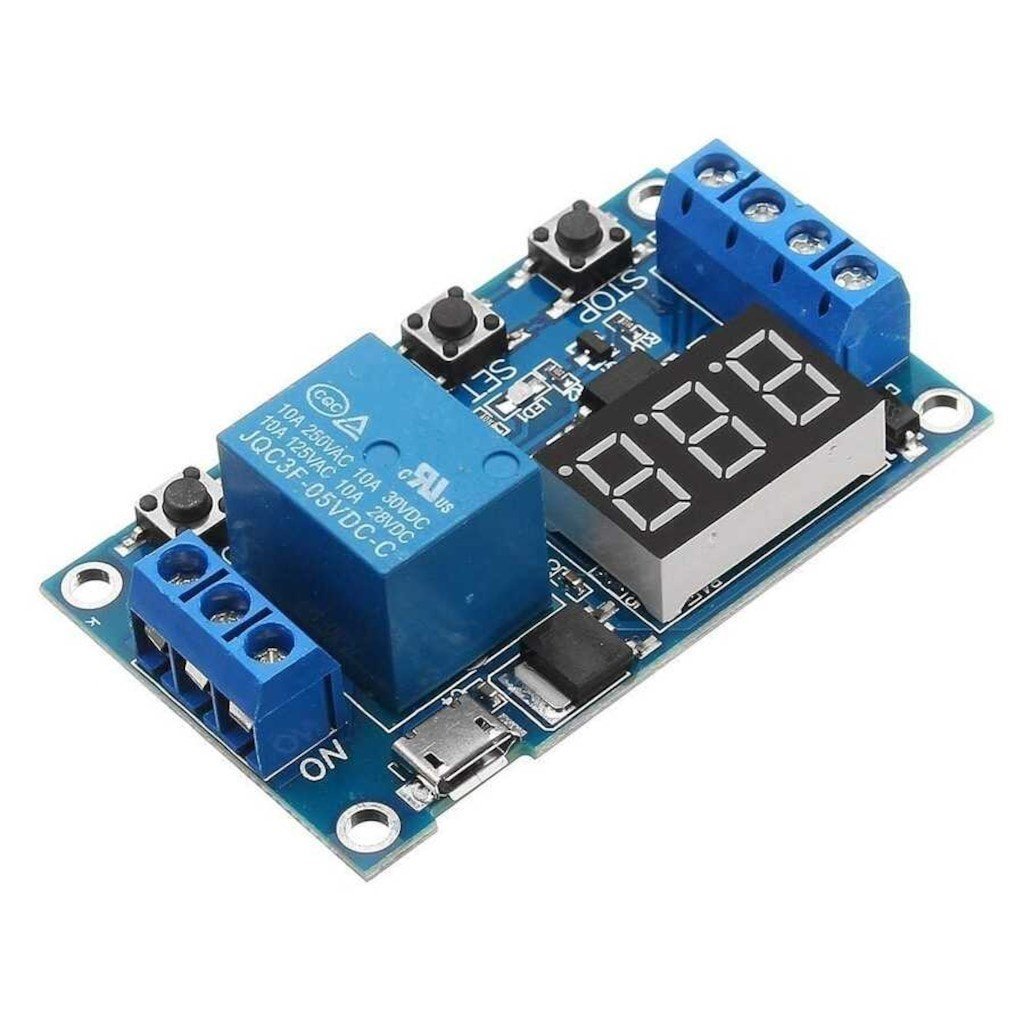

Zaman Ayarlı Röle Modülü , Zaman Tetiklemeli Röle Modülü

Zaman ayarlı röle devresi 2 şekilde beslenebilir. Birincisi Mikro USB girişinden 5V verilebilir.
Diğeri de devre üzerindeki klemensten 6-30V arası DC güç verilebilir.


Tetik vermek için uygulanan sinyal aralığı oldukça geniş olup 3-24V aralığında uygulanabilir.

ZAMAN AYARI :

3 çeşit zaman ayarı yapılabilir.

0-99,9 saniye arası  , 0-999 saniye arası ve 0-999 dakika arası.
Ekranda "000.” Şeklinde iken (nokta en sonda) 0-999 saniye arası ayar yapılabilir.

Ekranda "00.0” şeklinde iken (nokta 2.displayin yanında) 0,1 – 99 saniye arasında ayar yapılabilir. Yani salise ayarı yapabilmek te mümkündür.

Ekranda "0.0.0.” şeklinde ise 0-999 dakika ayar yapabilmek mümkündür.

Program seçildikten sonra süreyi ayarlamadan önce STOP butonuna birer kez basılarak yapılır.

Varsayılan olarak 0-999 saniye olarak gelmektedir.

NOT: Zamanlayıcı sayımı 0’dan ileri doğru saymaktadır. Ayrıca elektrik kesilince yapılan program ayarı hafızada kalır. Fakat süre sıfırlanacağı için tetik vermeniz gerekmektedir.
SEMBOLLER VE ANLAMLARI:
OP(Operating)            : Rölenin çalışma süresini sembolize eder.

CL (Closing)               : Rölenin kapalı kalma süresi

LOP (Loop)                 : Seçilen eylemin kaç defa tekrar edeceği     "--- " seçilirse sonsuza kadar çalışır.

CP                              : Uyku modu (bu modülde aktif değildir)

OD                              : Her zaman açık göster

PROGRAM  SEÇİMİ :

Toplam 7 adet program seçimi vardır. Bunlar P1.1 - P1.2 - P1.3 – P2 -P3.1 – P3.2 – P4 olarak adlandırılır.

Program seçimi yapmak için SET düğmesine 3 saniye basılı tutup çekin Gelen ekranda en son seçilen program numarası görünür. İlk aldıysanız muhtemelen P1.1 görünecektir.

UP / DOWN butonları ile istediğiniz programa gelin. Tekrar SET butonuna basıp önceki sayfada belirtildiği gibi süreyi ayarlayın. Süreyi ayarladıktan sonra tekrar SET butonuna 3 saniye basıp çekin. Seçtiğiniz program birkaç defa yanıp sönecektir. Daha sonra ekran " 000” olur ve tetik bekler. Tetik geldikten sonra program ileri saymaya başlar ve röle çeker.

PROGRAMLARIN KULLANIMI:

P1.1     : Bu programda tetik geldikten sonra röle çeker ve ayarlanan süre boyunca çalışır. Ayarlanan süre sona erdiğinde röle bırakır.

Çalışırken tekrar tetik verirseniz algılamaz.

P1.2     : Bu programda tetik geldiğinde röle çeker ve ayarlanan süre sonunda röle bırakır.

Çalışırken tekrar tetik verdiğinizde süre en başa döner. Rölenin konumu değişmez.

P1.3     : Bu programda tetik geldiğinde röle çeker ve ayarlanan süre sonunda röle bırakır.

Çalışırken tekrar tetik verdiğinizde ekran "000” olur ve röle bırakır.

P2        : Bu programda OP ve CL süresi ayarlanır. Devreye tetik verdiğinde önce CL süresi kadar bekler sonra OP süresi boyunca röle çeker. Süre bitiminde röle bırakır. Otomatik olarak tekrar etme özelliği yoktur. Tekrar tetik verince en baştan başlar.

Çalışırken tekrar tetik verdiğimizde algılamaz.

P3.1     : Bu programda OP , CL ve LOP süreleri ayarlanır. İşlemin 5 defa tekrar etmesini istiyorsak LOP değerini 5 olarak ayarlamalıyız.
Tetik geldiğinde OP süresi kadar çalışır ve CL süresi kadar röle kapalı kalır. LOP süresi kadar da işlem tekrar eder.
Yani rölenin 10 saniye çekili kalmasını , sonra 5 saniye beklemesini ve bu işlemi 7 defa yapmasını istiyorsak ;
OP (çalışma) : 10 olmalı ,  CL( kapanma): 5  olmalı ve   LOP(tekrar) : 7 olarak ayarlanmalıdır.
NOT: Sürekli çalışmasını istiyorsak LOP "---" olmalıdır.

Çalışırken tekrar tetik verilmemelidir.

P3.2     : Bu program P3.1 ile aynıdır. Tek farkı süre ayarları yapılıp hafızaya alındıktan sonra tetik beklemeksizin otomatik olarak çalışmaya başlamasıdır.

Çalışırken tekrar tetik verilmemelidir  .

P4        : Bu program P1.2 ile aynıdır.
